VOCs排放在线监测系统-MAXUM II 在线色谱仪

生产厂家:
产品系列:
产品简介:大气污染正成为越来越多的城市饱受困扰的环境问题。继NOx(氮氧化物)、SO2(二氧化硫)、PM2.5(固体颗粒物)等污染物后,VOCs(挥发性有机物)逐渐成为重点监控指标。

     VOCs排放在线监测系统

     大气污染的严峻挑战
     大气污染正成为越来越多的城市饱受困扰的环境问题。继NOx(氮氧化物)、SO2(二氧化硫)、PM2.5(固体颗粒物)等污染物后,VOCs(挥发性有机物)逐渐成为重点监控指标。在各地相继出台的《挥发性有机物控制排放标准》中,汽车整车制造,木质家具制造,医药生产,涂料油墨及类似产品生产和使用,表面涂装等行业被列为VOCs污染的重要来源,对这些行业的VOCs排放量做出了明确的限制。部分城市已经启动了VOCs排污收费试点。与除尘、脱硫脱硝相比,VOCs种类多,排放行业多,排放源分散,治理技术复杂。因此目前VOCs排放的监控和治理任务十分艰巨。

VOCs定义
VOCs是多种化合物的总称。要做到科学治理、有的放矢,首先要明确VOCs的定义:

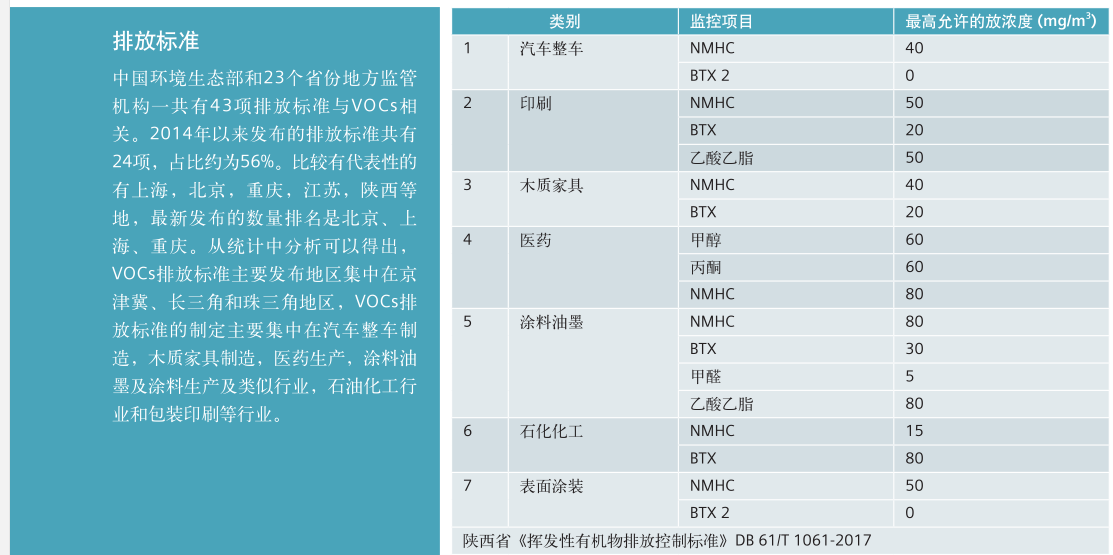

美国ASTM D3960-98标准将VOC定义为任何能参加大气光化学反应的有机化合物。
德国DIN 55649-2000标准在测定VOC含量时,又做了一个限定,即在通常压力条件下,沸点或初馏点低于或等于250ºC的任何有机化合物。
    中国HJ/T38-1999《固定污染源排气中非甲烷总烃的测定气相色谱法》NMHC,除甲烷外的碳氢化合物(主要是C2-C8)的总称,气相色谱FID以总碳计。《HJ/1013 固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》环境生态部于2018年12月发布,将于2019年7月实施,非甲烷总烃为氢火焰离子化检测器上有响应的除甲烷外的其他气态有机化合物的总和,除另有说明,结果以碳计,标准同时明确了测量方法和核算范围。以非甲烷总烃表征污染源中的VOCs是现有技术条件下可操作性较好的方法。监测指标包含了非甲烷总烃作综合性指标和特征污染物作单项指标,并建立污染源特征污染物附录的方法,进行系统管理,特征污染物包括苯和苯系物、甲醛、乙醛、丙酮、乙酸乙酯等。VOCs排放控制的前提,就是要对VOCs治理和排放进行有效监测。本文所涉及的解决方案主要针对VOCs治理和有组织排放。

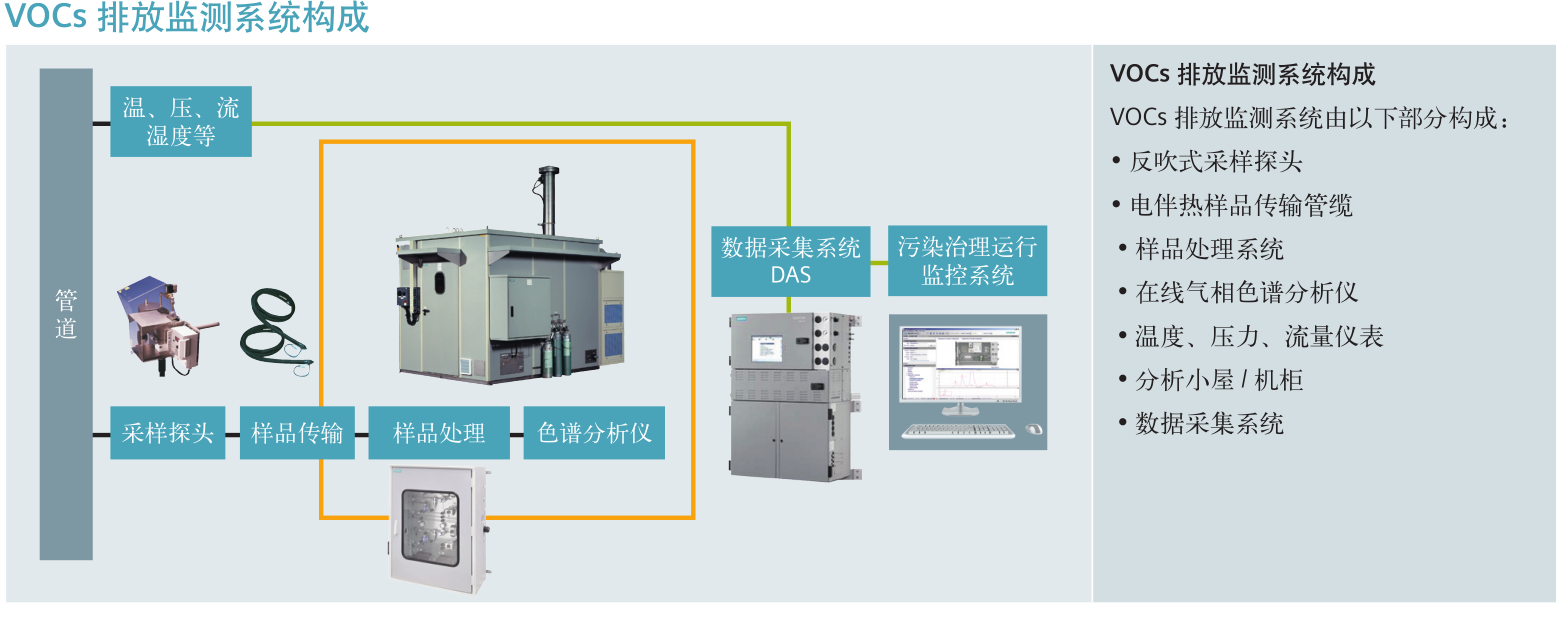

在线过程分析

通常而言,离线的实验室气相色谱仪用于这个应用,需要将样品取到实验室,不可避免造成样品与空气接触受到污染,而且由于较长的取样间隔导致分析结果的滞后,更无法实现环保数据的闭环监控。

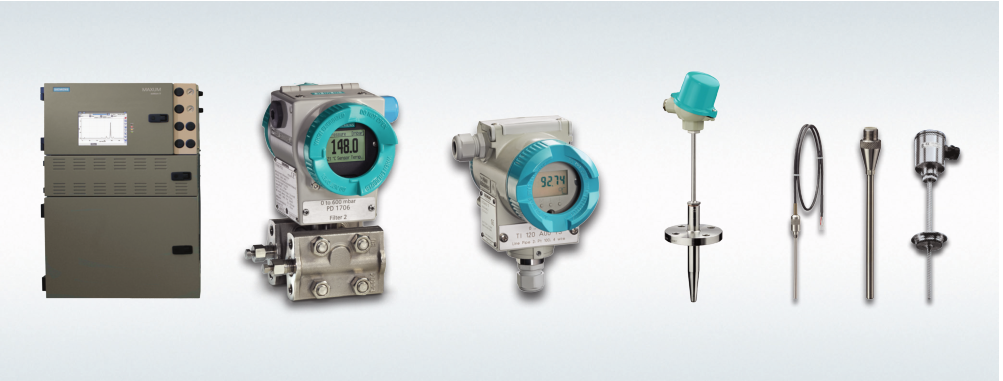

西门子MAXUM II 在线色谱仪,是真正的工业过程色谱仪,具有50年的工业过程应用经验,实现365天x24小时连续运转,性能稳定可靠。结合专门设计的采样和样品处理系统,连续采样连续分析,整个采样分析过程在密闭的系统中完成,分析后的数据经可直接上传环保局数据系统,轻松实现VOCs排放的闭环监控。专业的分析方法和独到的色谱配置

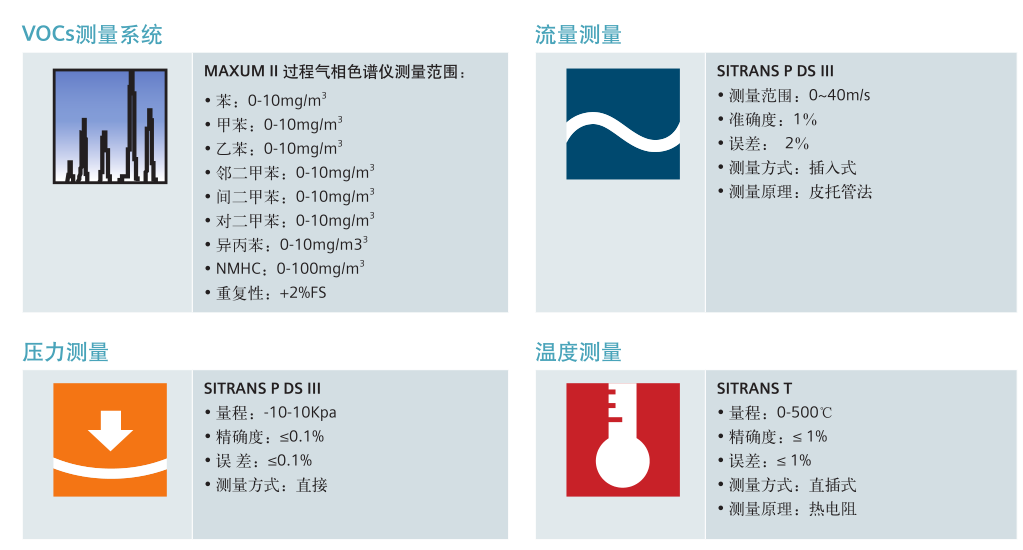

     MAXUM II 在线色谱仪以模块化的设计和灵活的配置而著称,针对VOCs测量,采用:
• 大容量空气浴柱箱
• 电热柱箱可选
• 高灵敏度FID检测器
• 标配ITC柱间检测器
• 标配EPC电子压力控制器
• M50膜片式样品阀
• 长寿命微填充色谱柱
• 10英寸彩色触屏中文操作面板
现场安装
MAXUM II色谱仪经过认证,可以用于危险区域
CSA Class 1, Div.1, Group B,C,D, T3
ATEX Zone1/2 IIB+H2, T3
MAXUM II色谱仪适用于室温-18ºC~+50ºC。
分析小屋或分析机柜都可满足
NEMA 3,IP 54
可安装在靠近取样点的位置,缩短了管道长度,所以降低了
安装成本,可以实现快速分析
先进的控制和通讯能力
MAXUM II色谱仪配置多种通讯方式,可直接传输数据到工厂
DCS系统、工厂数据管理系统、环保监控网络等:
• 4-20mA 模拟输出
• Modbus RTU
• Modbus TCP/IP
• Ethernet TCP/IP
• OPC
• GCP 工作站软件
• 远程操作和维护
• 通过交换机与其它分析仪组网


更多产品资料

2017986-001 2017988-001
2017990-001 2017991-001
2017993-001
2017948-002 2017982-001
2020100-001 2020101-001
2020102-701 2020103-701
2020104-701 2020105-701
2020106-701 2020107-701
2020108-701 2020111-001
2020120-001 2020120-002
2020125-701 2020126-701
2020127-701 2020128-701
2020128-702 2020129-701
2020132-001 2020133-001
2020140-001 2020141-001
2020142-001 2020143-001
2020146-001 2020147-001
2020148-001 2020149-001
2020151-001 2020152-001
2020154-001 2020155-001
2020156-001 2020157-001
2020158-001 2020159-001
2020160-001 2020162-001
2020164-001 2020165-001
2020166-001 2020167-001
2020168-001 2020169-001
2020170-001 2020171-001
2020172-001 2020173-001
2020174-001 2020175-001
2020176-001 2020178-001
2020182-701 2020182-702
2020183-701 2020185-001
2020186-001 2020236-001
2020236-002 2020236-003
2020261-001
2020264-001 2020276-001
2020281-001 2020282-002
2020283-001 2020295-001
2020297-001 2020299-001
2020304-001 2020305-001
2020321-001 2020334-001
2020334-002 2020334-003
2020344-001 2020344-002
2020344-003 2020344-004
2020355-001 2020355-002
2020376-701 2020377-701
2020378-701 2020379-701
2020380-001 2020387-701
2020388-701 2020389-701
2015547-005 2015547-006
2015548-001 2015569-001
2015572-001 2015573-001
2015573-002 2015573-003
2015579-001 2015585-001
2015586-001 2015594-001
2015594-002 2015594-003
2015703-001 2015707-001
2015708-001 2015709-001
2015710-001 2015711-001
2015712-001 2015713-001
2015714-001 2015715-001
2015722-001 2015729-001
2015729-002 2015730-001
2015730-002 2015803-001
2015813-001 2015821-001
2015823-001 2015828-001
2015849-001 2015849-002
2015864-001 2015865-001
2015869-003 2015871-005
2015875-801 2015946-001
2015942-002 2015944-002
2015946-002 2015959-001
2015960-002 2015964-001
2015966-001 2017601-002
2015966-002 2015966-003
2015966-004 2015966-005
2015973-001 2015975-001
2015978-001 2015940-001
2015980-001 2015981-001
2015982-001 2015982-002
2015982-004 2017141-001
2015990-001 2015991-001
2015992-001 2015992-002
2017501-006 2017519-802
2017519-803 2017519-804
2017577-001 2017579-001
2017580-001 2017585-001
2017596-001 2017596-002
2017606-001 2017613-001
2017610-001 2017609-001
2017611-001 2017618-001
2017613-002 2017613-003
2017613-004 2017619-001
2017619-002 2017625-001
2017629-005 2015993-001
2017638-001 2017641-001
2017642-001 2017648-001
2017660-001 2017664-003
U23分析仪7MB2337-0NW00-3PW1

7MB2338-2AK10-3NU17MB2335-1AR00-3AA1

7MB2335-0NG00-3AA1

7MB2335-0PV10-3AA1

7MB2337-0NH10-3PG1

7MB2337-0NH10-3PH1

7MB2337-0NH00-3PH1

7MB2338-0AA10-3NH1 7MB2338-0AA10-3NH1

7MB2338-0AK10-3NW1

7MB2335-1AM00-3AA1

7MB2337-0NG10-3PH1

7MB2337-1AH00-3CP1

7MB2337-0NW10-3PU1

7MB2337-8AG00-3CP1

7MB2337-0NJ10-3PJ1

7MB2335-0CE00-3AA1

7MB2337-0AM00-3CM1

7MB2335-0AR10-3AA0

7MB2335-1NH10-3AA1

7MB6122-0WG00-0XX1

7MB2335-2AQ00-3AA1

7MB2335-0AD00-3AA1

7MB2337-2AQ00-3CM1

7MB2338-1AA10-3NH1

7MB2335-0AJ00-3AA1

7MB2338-0AB00-3NH1

7MB2335-1NH00-3AA1

7MB2335-1MH00-3AA1

7MB2335-1AH00-3AA1

7MB2337-2AP00-3CP1

7MB2337-0NJ00-3PH1

7MB2335-0PG10-3AA1

7MB2337-0NG10-3PG1

7MB2335-0NH00-3AA1

7MB2338-0AK10-3NG1

7MB2335-0NH10-3AA1

7MB2338-0AA00-3NH1

7MB2338-0AK00-3NF1

7MB2335-0NJ00-3AA1

7MB2335-0NJ10-3AA1

7MB2338-2AK00-3NF1

7MB2335-1AL00-3AA1

7MB2338-2AK00-3NG1

7MB2338-0BA10-3DN0

7MB2335-0PH10-3AA1

7MB2338-2AK10-3NG1

7MB2338-0BA10-3DN1

7MB2337-0AQ10-3PA1

7MB2338-0BA00-3DM1

7MB2338-0CA00-3AG1

7MB2337-0AG00-3CP1

7MB2338-1AK10-3NW1

7MB2338-1AK10-3NJ1

7MB2338-0AC00-3NH1

7MB2335-0NH00-3AA1

7MB2335-0PG00-3AA1

7MB2337-4PG00-3PG1

7MB2337-0NW00-3PW1

7MB2337-2AF10-3PH1

7MB2338-3BA00-3DR1

7MB2335-0PJ00-3AA1

7MB2335-0PE00-3AA1

7MB2337-8AP00-3CP1

7MB2337-0AQ00-3CQ1

7MB2337-0NH10-3PH1

7MB2337-0AL00-3CL1

7MB2335-0PH10-3AA1

7MB2337-6AR00-3CR0

7MB2337-0NJ00-3PJ0

7MB2335-0MJ00-3AA1

7MB2335-0AE00-3AA1

7MB2338-1AA10-3NG1

7MB2337-0NH00-3PG1

7MB2337-0NH00-3PW1

7MB2338-0BA00-3DM1

7MB2338-0BA00-3DN1

7MB2338-0AC10-3NJ1

7MB2335-0AR10-3AA1

7MB2335-2AN00-3AA1

7MB2337-0AR00-3CQ1

7MB2335-ONH10-3AA1

7MB2337-0NW10-3PW1

7MB2337-0NH00-3PW1

7MB2337-0NH10-3PW1

7MB2335-1NN00-3AA1

7MB2335-0NN10-3AA1

7MB2337-1AJ10-3PG1

7MB2337-0AM10-3CN1

7MB2337-0AM00-3CN1

7MB2337-0AR10-3CR1

7MB2337-0AR00-3CR1

7MB2338-2BK00-3PJ1

7MB2337-0NG00-3PG1

7MB2337-1AR00-3CP1

7MB2337-0AR10-3CP1

7MB2335-1NJ10-3AA1

7MB2337-1NG10-3PJ1

7MB2337-0NG00-3PJ1

7MB2337-8AP00-3CP0

7MB2337-0NF00-3PH1

7MB2338-0AK10-3NW1

7MB2335-0PQ00-3AA1

7MB2338-0AA00-3NH1

7MB2337-0NK10-3PK1

7MB2337-1NW10-3PW1

7MB2337-1AQ00-3CM1

7MB2335-1AG00-3AA1

7MB2337-1PK10-3AM1

7MB2337-1NW00-3PW1

7MB2338-3AC10-3AE1

7MB2337-0AM00-3DN1

7MB2337-0AN00-3CQ1

7MB2335-0PE10-3AA1

7MB2338-0BA10-3DN0

7MB2335-0AF10-3AA

7MB2335-1AR10-3AA1

7MB2335-0AJ10-3AA1

7MB2335-0PK00-3AA1

7MB2335-0AQ10-3AA1

7MB2338-0BA00-3DM1

7MB2338-0AC00-3NH1

7MB2337-4PG00-3PG1

7MB2335-1CR10-3AA1

7MB2337-1NF00-3DJ1

7MB2335-0AE10-3AA1

7MB2335-0AD10-3AA1

7MB2335-0CD10-3AA1

7MB2335-0DD10-3AA1

7MB2335-0FD10-3AA1

7MB2335-0MD10-3AA1

7MB2335-0ND10-3AA1

7MB2335-0SD10-3AA1

7MB2335-0PD10-3AA1

7MB2335-0UD10-3AA1

7MB2335-0AR00-3AA1

7MB2337-1AR00-3CQ1

7MB2337-1NH00-3PW1

7MB2335-0PH00-3AA1

7MB2335-0AL00-3AA1

7MB2335-0SR00-3AA1

7MB2337-8AG00-3CP1

7MB2337-1AH00-3CP1

7MB2335-2AQ00-3AA1

7MB2335-0NP10-3AA1

7MB2124-0BA48-1ND1

7MB2337-

MAXUM EDITION Ⅱ 色谱分析仪配件

配置
柱箱 单空气浴柱箱或分隔成两个可独立控温的恒温空间。所有空气浴柱箱都可配备 Vortex 涡流冷却器,以适用于低温的应用条件。
单电加热柱箱或双电加热柱箱。后者带有两个柱箱室,可以完全独立运作。
检测器模块 热导检测器( TCD)、火焰离子检测器( FID)、火焰光度检测器( FPD)、脉冲放电检测器( PDD)(该检测器可以在氦离子、光离子和电子捕获模式下运行)
检测器模块的数量 空气浴柱箱可安装 1 个、 2 个或 3 个任意组合的检测器模块电加热柱箱可安装 1 个或 2 个任意组合的检测器取样阀和柱切阀 膜片阀、隔膜阀、转阀和滑阀、无阀切换和加热的液态进样阀( LIV)色谱柱 填充柱、微填充柱或毛细管柱气源调节 最多有 8 个电子压力控制和 6 个机械式压力控制
性能
最小量程(一般情况) * TCD: 0~500ppm
FID: 0~1ppm
重复性(一般情况) * 满量程的�0.5%,满量程: 2~100%;
满量程的�1%,满量程: 0.05~2%;
满量程的�2%,满量程: 50~500ppm;
满量程的�3%,满量程: 5~50ppm;
满量程的�5%,满量程: 0.5~5ppm;
(所有参数的计算基于两倍的标准差)
分析周期 15 秒~3 小时不等(依据具体应用而定)
灵敏度* 满量程的�0.5%
线性度* 满量程的�2%
柱箱温度范围 40~440�F( 5~225�C)(依据额定温度而定)
温度控制精度 �0.05�F( �0.02�C)
环境温度影响 对电子压力控制没有影响
对机械压力控制有不同程度的影响
振动影响 可忽略
平均维修时间 1 小时
平均无故障时间* 3 年,消耗品除外
*取决于实际应用
通讯选项
串行输出 RS232, RS485
以太网 带有 RJ45 接头的标准 10BaseT 以太网DataNet网 专用的高速 TCP/IP 通讯网络(冗余双线制)数据高速总线( Data Hiway) 专用的串行通讯网络(冗余双线制)

20112012-11
2017660-001
2021797-002
2017664-003
2020164-001
2020344-002
2021798-001
2020129-701
2021784-001
2020169-001
2020281-001
2020154-001
2017519-802
2020165-001
2017639-001
2021651-002
2020387-701
2021637-001
2020105-701

2022019-001 Power Entry Ctrl Mod. (PECM-2) with Temperature & SVCM Control
(complete replacement kit).
电源输入和控制模块( PECM-2),带有温控和 SVCM 控制(完整的
替换备件包)
Maxum I or II
Maxum I 或 II
2021837-001 24v Power Cable from PECM to Wiring Distribution Board (WDB)
 PECM 至 WDB 的 24V 电源线
2017959-001 Heater Termination Plug
加热器终端插头
1901694-001 Fuse, 10A, fast acting, ceramic, 5x20mm
保险丝, 10A,快熔型,陶瓷, 520mm
1901693-001 Fuse, 16A, fast acting, ceramic, 5x20mm
保险丝, 16A,快熔型,陶瓷, 520mm
2017902-001 Power Ground cable for PECM
PECM 的接地线
2021811-001 On-board Temperature Control Jumper cable for PECM
PECM 上的温控跳线
For long cables to connect PECM-2 to Solenoid Valve Control
Modules, see SVCM section.
对于连接 PECM 与 SVCM 的长电缆,参见 SVCM 部分。
For cables to connect PECM-2 to oven heater sensors, see Oven
Feed Through Section.
对于连接 PECM 与柱箱加热的传感器电缆,参见柱箱馈通组件部分。
2021784-001 PECM-2 with Temp. and SVCM Ctrl; (Top controller board only)
带有温度控制和 SVCM 控制的 PECM-2(仅为上层板)
Maxum I or II
Maxum I 或 II
2021789-001 PECM-2 with Temp. and SVCM Ctrl; (Bottom connect board only)
带有温度控制和 SVCM 控制的 PECM-2(仅为底层板)
Maxum I or II
Maxum I 或 II
2021343-001 Filter, Power Supply Line Assembly
电源滤波器,电源线组件
Maxum I or II
Maxum I 或 II
2020151-001 Fuse Kit
保险丝套件
Maxum I or II
Maxum I 或 II
1302004-033 ^ Fuse, 3.15 amp
保险丝, 3.15A

1901695-001 ^ Fuse, fast acting, ceramic, 5x20mm, 6.3A
保险丝,快熔型,陶瓷, 5x20mm, 6.3A
2020152-001 Solid State Relay Kit
固态继电器套件
Maxum I
R60550 ^ Solid state power relay
固态继电器
2020376-701 Kit, Relay, Solid State Relay Kit for Maxum II
固态继电器套件,仅供 Maxum II 使用
Maxum II
 5 章 备件目录 5-3
1901565-001 ^ Relay, Solid State, 250 AC, Opto_Isolated
固态继电器, 250AC,光电隔离
2021769-001 Medium Wattage Heater Solid State Relay Module, with cables
中瓦数加热固态继电器模块,带电缆
Maxum II
1901565-001 Relay, Solid State, 250 AC, Opto_Isolated
固态继电器, 250AC,光电隔离
Maxum II
2017991-001 Cable, Power, (Extension cable for external heater systems)
电源线(外部加热器系统扩展电缆)
Maxum II
2020146-001 PECM to SSR Cable and Connector Kit
PECM 与 SSR 间的电缆及连接套件
Maxum I or II
Maxum I 或 II
2017592-001 ^ PECM to pressure switches
^ PECM 到压力开关
2017591-001 ^ SSR to SSR power jumper
^ SSR 之间的跳线
2017594-001 ^ PECM to SSR, signal
^ PECM 与 SSR 之间的信号线
2017597-001 ^ PECM to SYSCON purge, outside
^ PECM 和 SYSCON 之间的吹扫信号连线,外面部分
1222010-007 ^ Plug, 3 bbbbbbbb, 7.62 pitch, 20 amp
插头, 口, 7.62 间距, 20A
